Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

27 de enero de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: IZZI TELECOM (HUB SEVILLA)
Dirección: Av. Sevilla 608 Col. Portales CP. 03300 CDMX
Responsable Equipo: Jair Vidal Reynoso
Correo: jair.vidal@dataairelectric.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Tablero General (TGE) Transferencia Principal Subestación 2
Descripción general de la carga: La Subestación 2 a través del Transformador Principal alimenta a un sistema de Aire Acondicionado, Data Center y demás cargas.
Información del Medidor PQ
Marca: ACUVIM-3
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 23 kV
Nivel de tensión del punto de medición: 220/127 V
Medición: Mensual
Fecha de medición inicial: 11/12/2024
Fecha de medición final: 02/01/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota
  • Se observa los la distorsión armónica en la tensión y la corriente están dentro de las recomendaciones del IEEE. Así mismo el desbalance de la tensión y la corriente están dentro de los valores recomendados. El factor de potencia se encuentra por debajo de 0.90 recomendado, pero este no afecta al factor de potencia en el punto de conexión con la CFE donde se observa un factor de potencia promedio de 0.96. El transformador opera por debajo del 50% de su capacidad y el factor K promedio medido es de 1.16 lo cual es un indicativo de que el transformador no está expuesto a sobre calentamiento.
Tip
  • Nada que reportar
Importante
  • Se aprecia un nivel de tensión RMS máximo de 133V, mínimo de 127V y promedio de 130V, es importante verificar que los equipos que se alimentan de esta subestación se estén alimentando con el nivel de voltaje adecuado, esto debido a que el nivel de tensión nominal del transformador es de 220/127V y el nivel de tensión promedio medido es de 130V, lo que podría afectar a algunos equipos sensibles.
Precaución
  • Nada que atender
Advertencia
  • Nada que atender

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 130 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.89 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 1.89 0 - 5 %
THDi % 6.78 ---
Desbalance Dv % 0.45 0 - 2 %
Desbalance Di % 4.96 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
311.11 336.99 368.91 371.28 412.55 427.88 442.75
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
142.33 169.13 188.75 189.22 210.80 219.05 229.74
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
342.29 378.21 414.76 416.99 463.52 479.80 495.60
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.86 0.88 0.89 0.89 0.90 0.91 0.91
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.11 1.32 1.53 1.56 1.89 2.01 2.22
THDi (%)
min. p5 p50 mean. p95 p99 max.
4.65 5.26 6.00 6.01 6.78 7.02 7.60
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.24 0.32 0.39 0.39 0.45 0.47 0.53
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
2.01 3.17 4.05 4.05 4.96 5.49 6.26
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.93 59.96 60.00 60.00 60.04 60.05 60.07
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
126.20 127.48 129.81 129.88 132.27 132.76 133.33
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
853.27 953.55 1,064.12 1,070.88 1,213.74 1,268.36 1,340.41

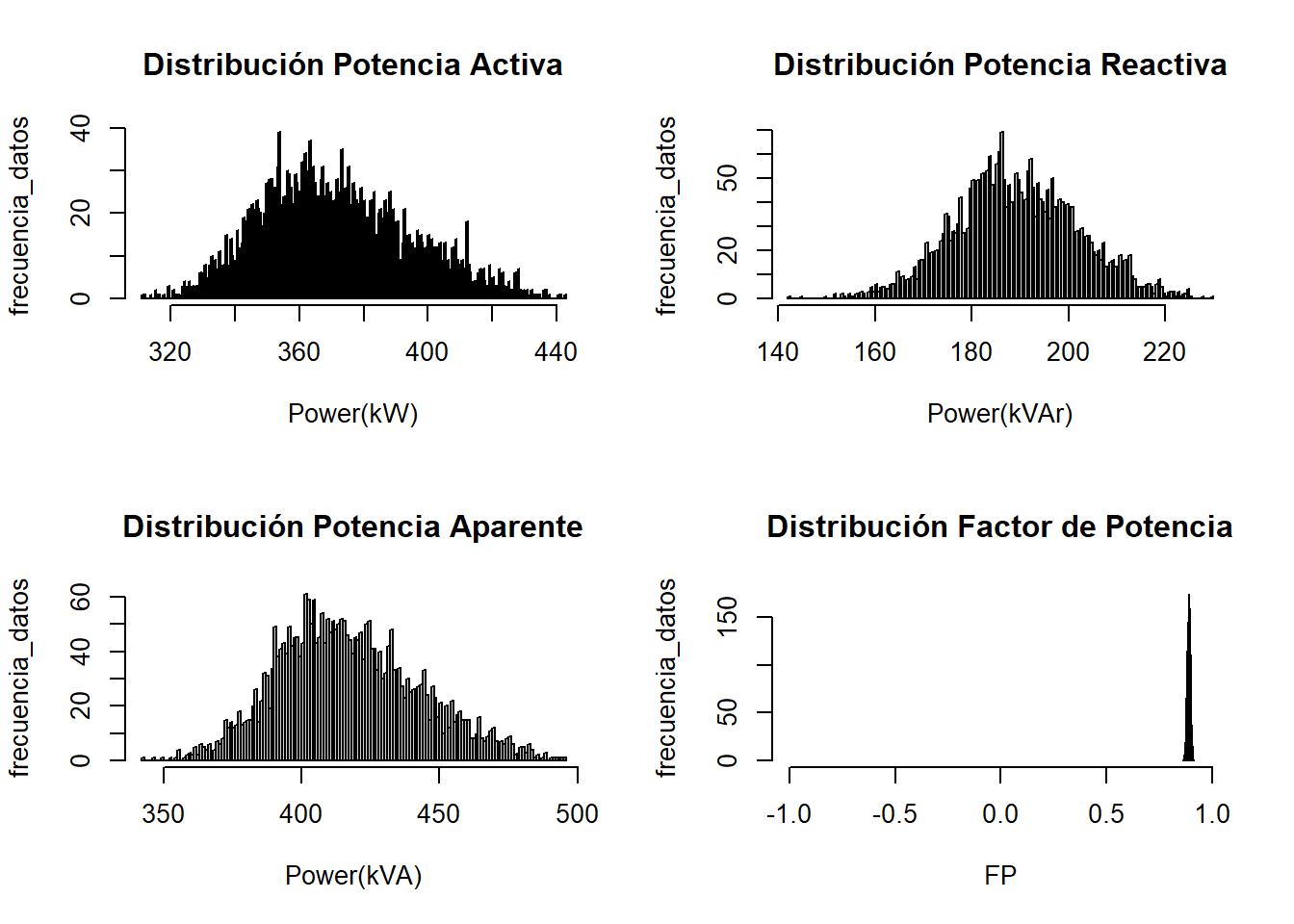

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :311 Min. :142 Min. :342 Min. :0.86
1st Qu.:354 1st Qu.:181 1st Qu.:399 1st Qu.:0.88
Median :369 Median :189 Median :415 Median :0.89
Mean :371 Mean :189 Mean :417 Mean :0.89
3rd Qu.:387 3rd Qu.:198 3rd Qu.:433 3rd Qu.:0.90
Max. :443 Max. :230 Max. :496 Max. :0.91

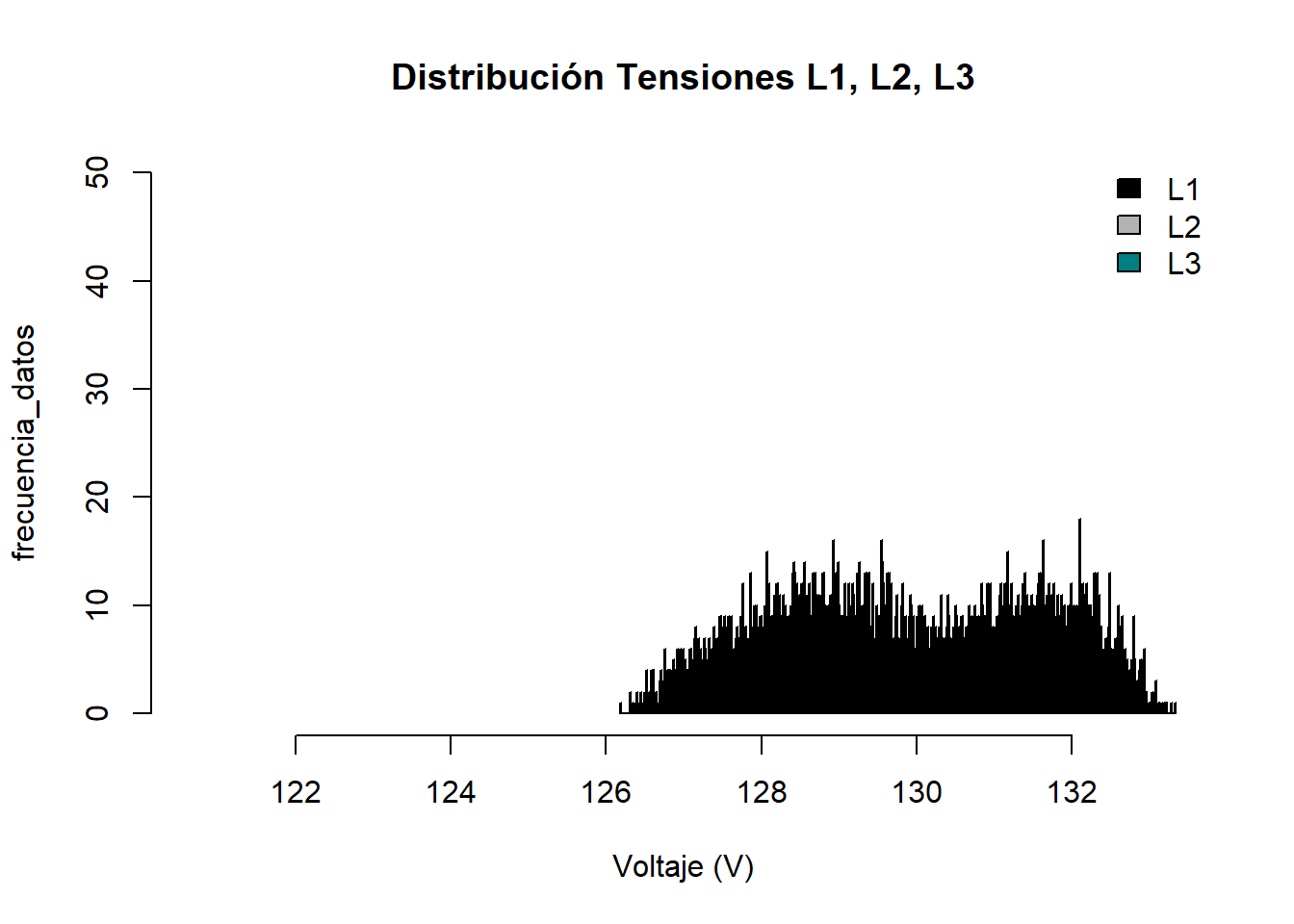

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VLNa VLNb VLNc
Min. :127 Min. :126 Min. :127
1st Qu.:129 1st Qu.:128 1st Qu.:129
Median :130 Median :129 Median :130
Mean :130 Mean :129 Mean :130
3rd Qu.:131 3rd Qu.:131 3rd Qu.:132
Max. :133 Max. :132 Max. :133

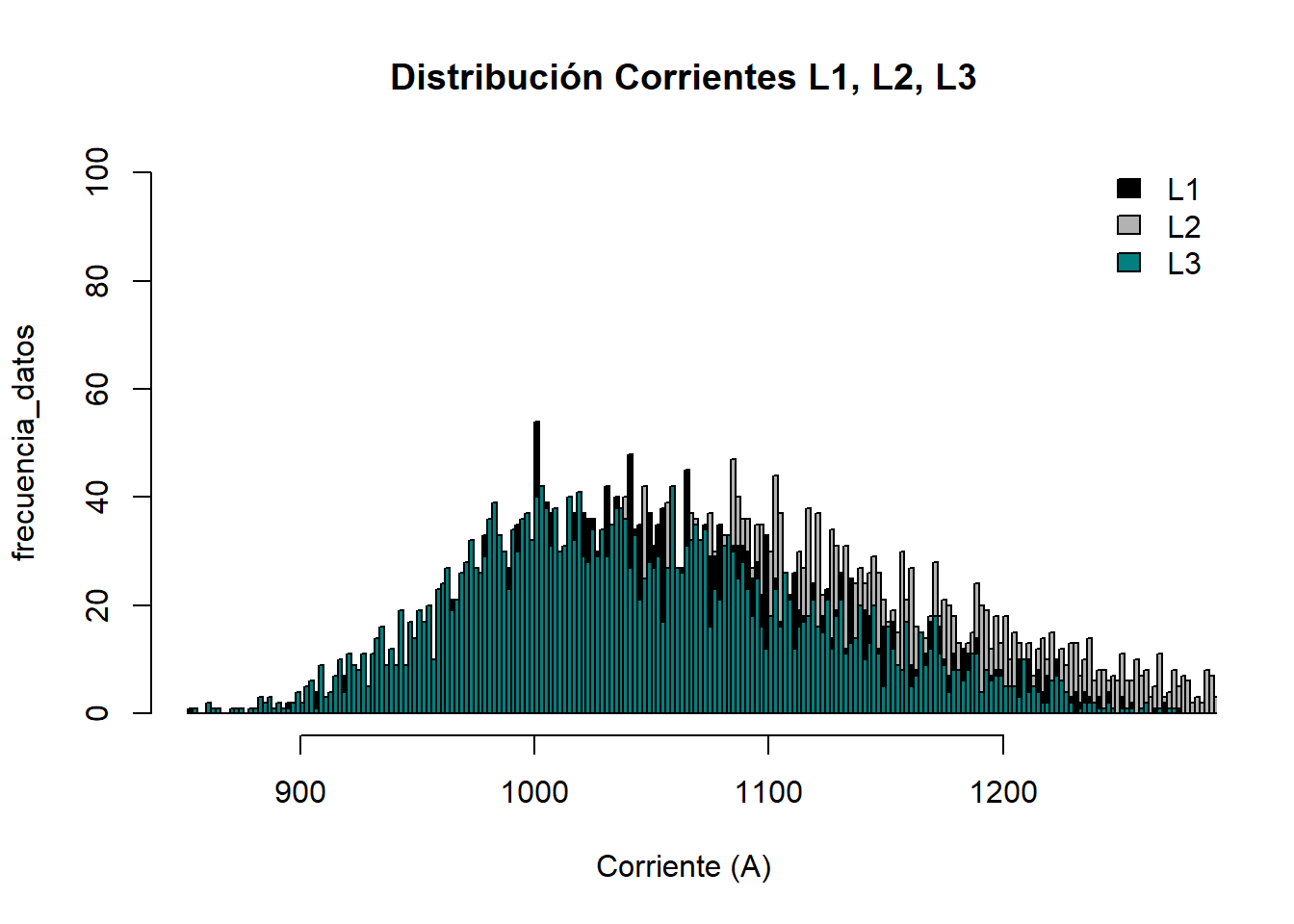

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
Ia Ib Ic
Min. : 853 Min. : 903 Min. : 856
1st Qu.:1005 1st Qu.:1051 1st Qu.: 992
Median :1050 Median :1100 Median :1037
Mean :1058 Mean :1108 Mean :1046
3rd Qu.:1104 3rd Qu.:1159 3rd Qu.:1094
Max. :1274 Max. :1340 Max. :1273

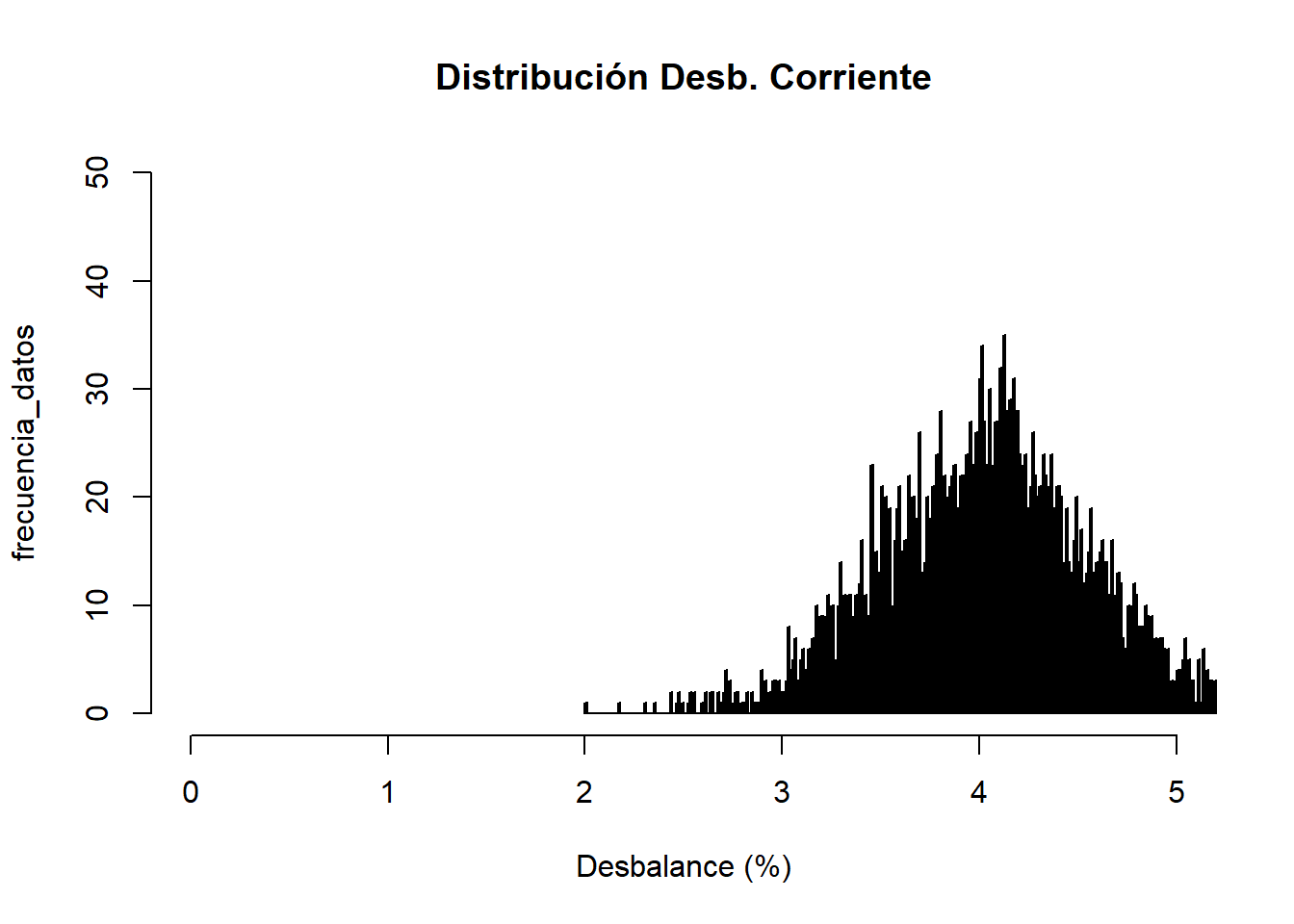

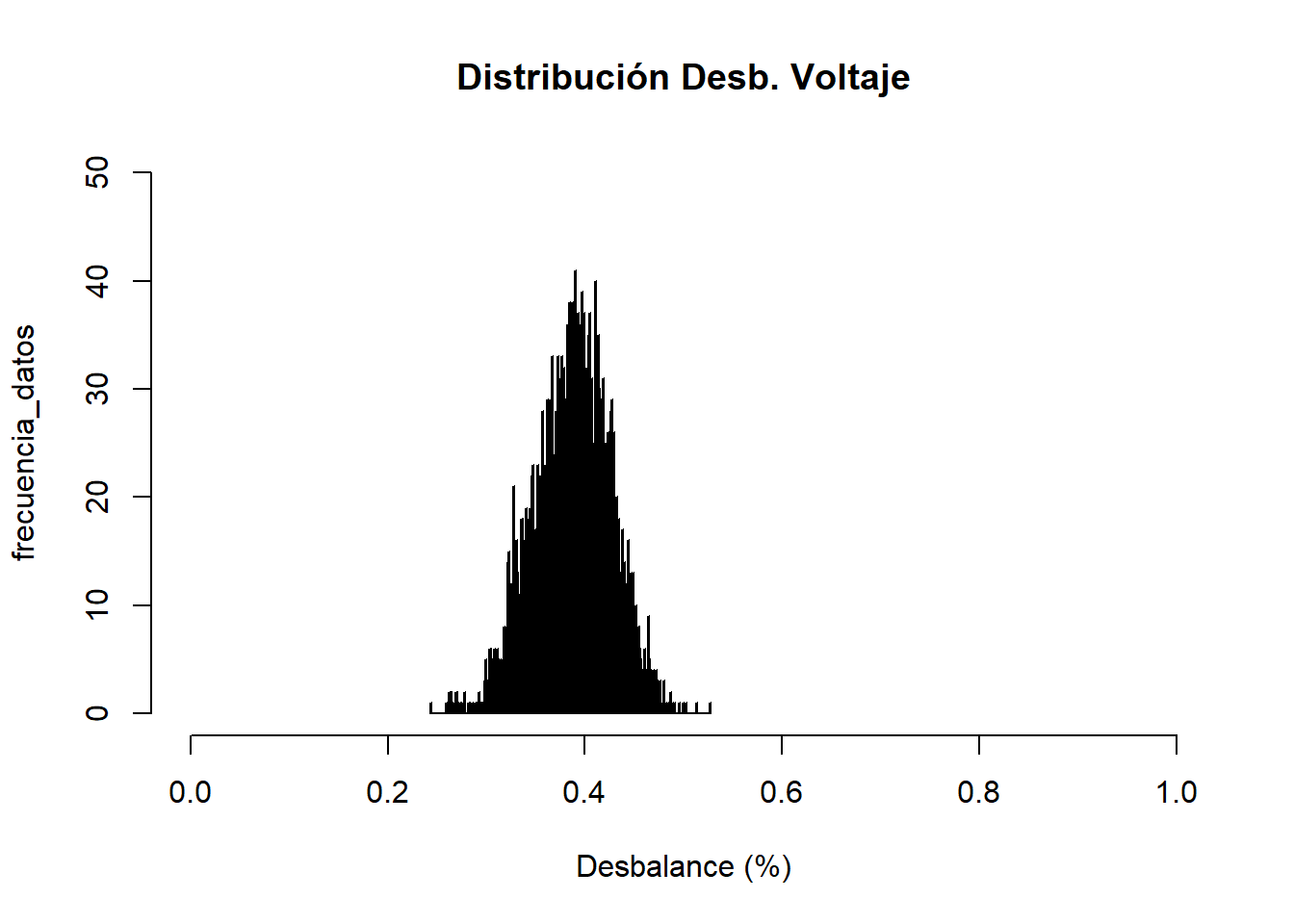

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :2.0 Min. :0.24
1st Qu.:3.7 1st Qu.:0.36
Median :4.1 Median :0.39
Mean :4.1 Mean :0.39
3rd Qu.:4.4 3rd Qu.:0.41
Max. :6.3 Max. :0.53

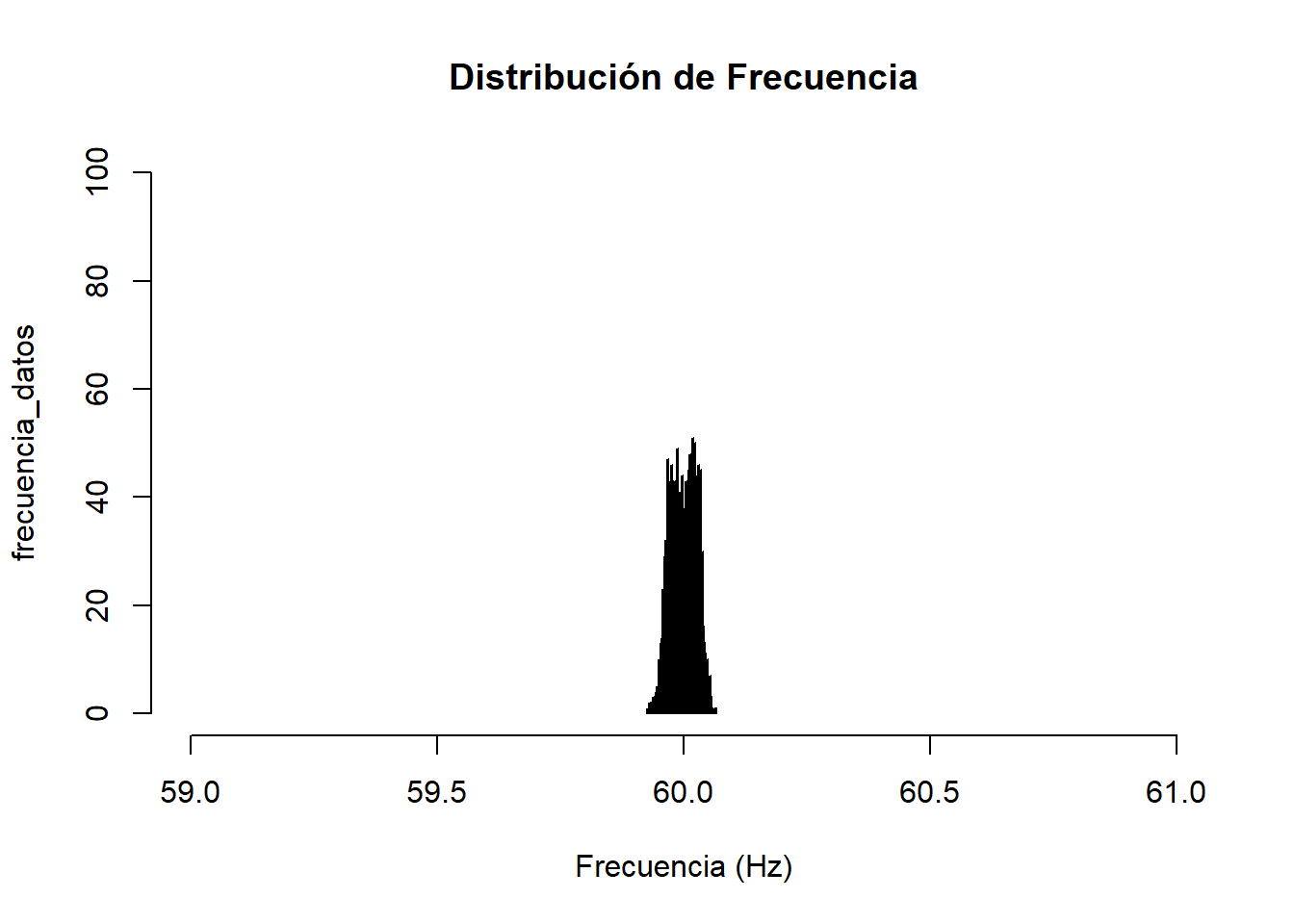

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.93
1st Qu.:59.98
Median :60.00
Mean :60.00
3rd Qu.:60.02
Max. :60.07

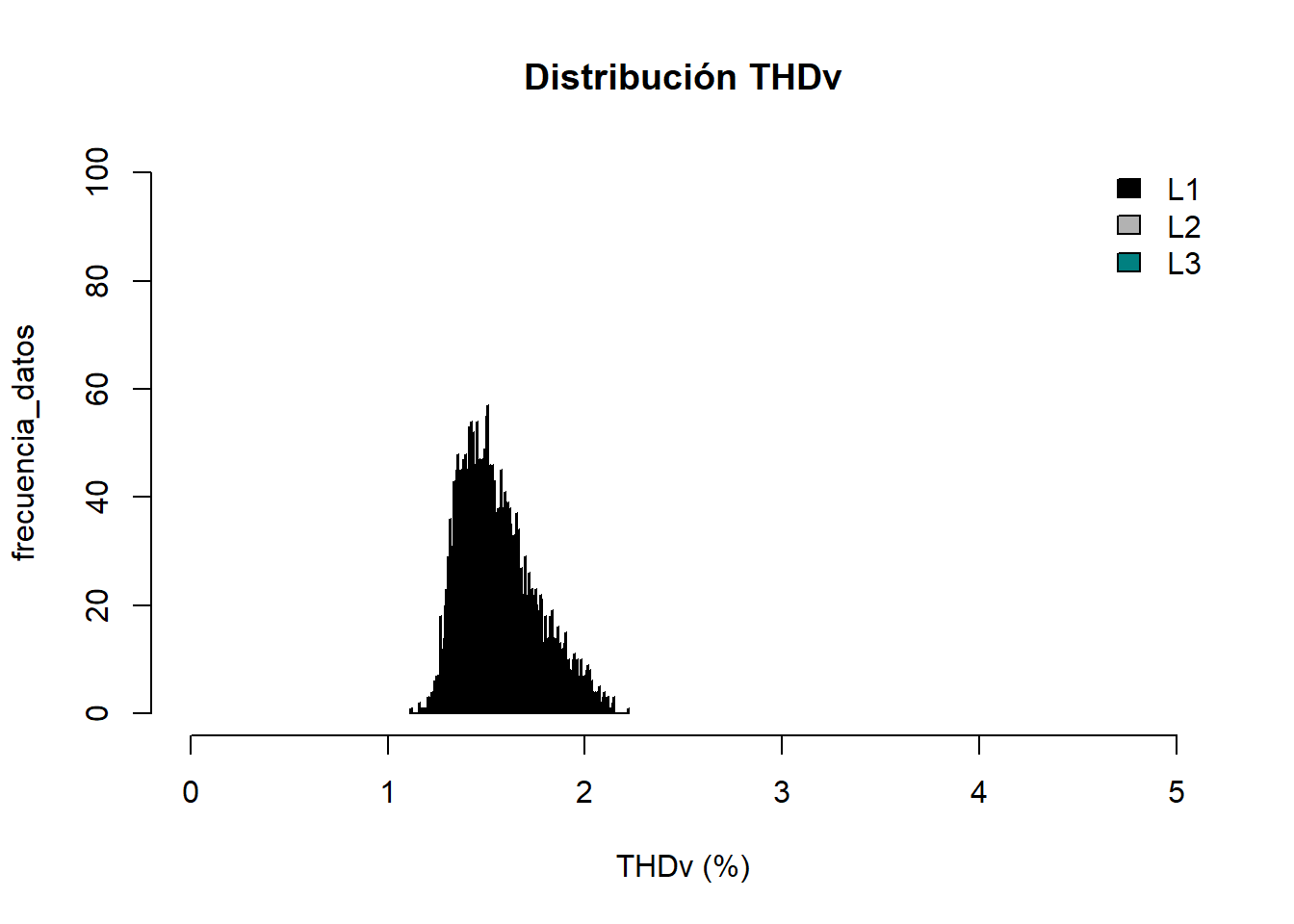

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.2 Min. :1.1 Min. :1.1
1st Qu.:1.5 1st Qu.:1.4 1st Qu.:1.4
Median :1.6 Median :1.5 Median :1.5
Mean :1.6 Mean :1.5 Mean :1.5
3rd Qu.:1.7 3rd Qu.:1.6 3rd Qu.:1.6
Max. :2.2 Max. :2.1 Max. :2.1

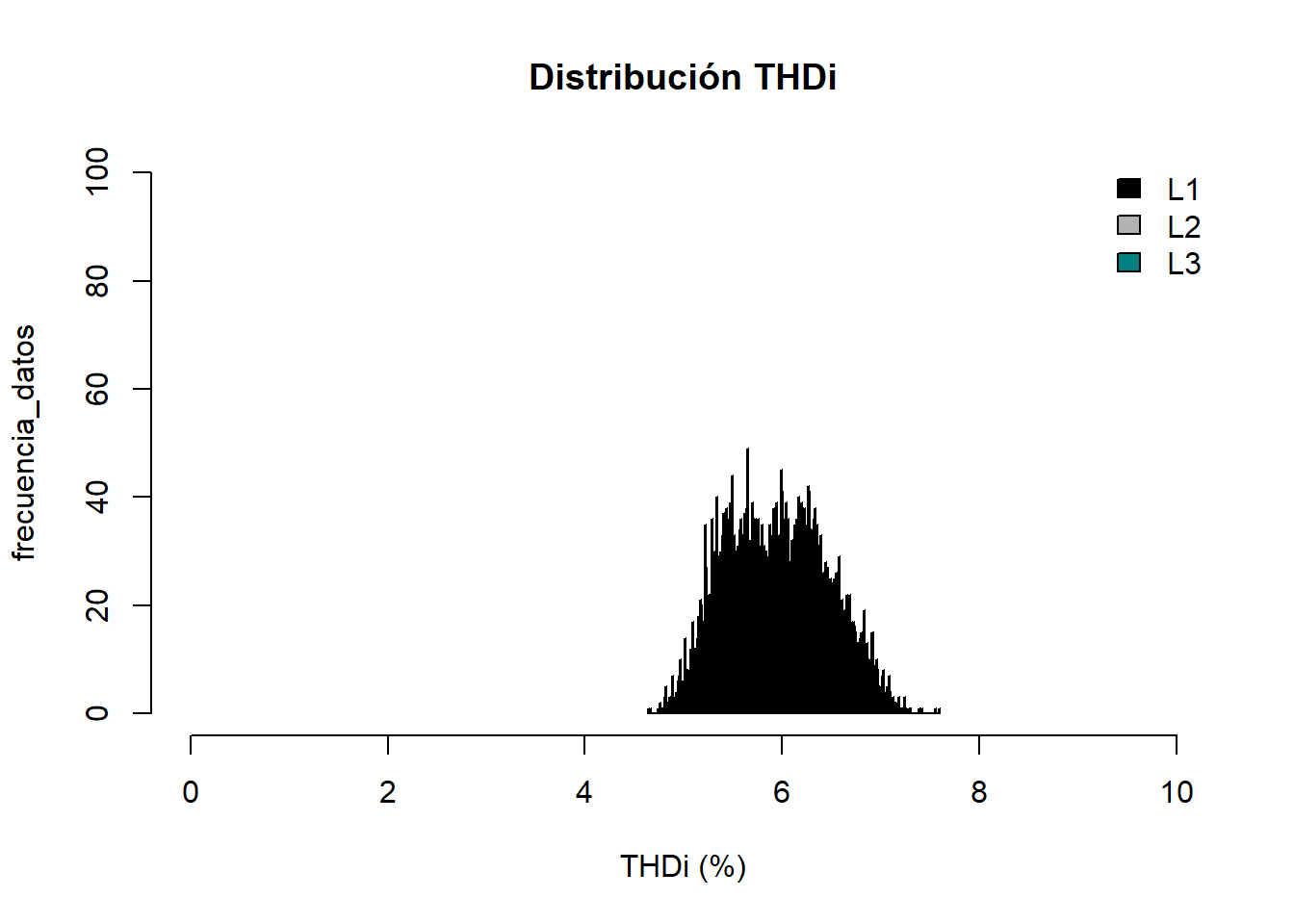

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. :5.2 Min. :4.6 Min. :5.0
1st Qu.:5.9 1st Qu.:5.4 1st Qu.:5.9
Median :6.2 Median :5.6 Median :6.2
Mean :6.2 Mean :5.6 Mean :6.2
3rd Qu.:6.4 3rd Qu.:5.9 3rd Qu.:6.5
Max. :7.6 Max. :6.9 Max. :7.6

Sección: Factor Cresta

Estadistica Descriptiva de Factor Cresta
CF V1 CF V2 CF V3
Min. :1.39 Min. :1.39 Min. :1.40
1st Qu.:1.40 1st Qu.:1.40 1st Qu.:1.40
Median :1.40 Median :1.40 Median :1.40
Mean :1.40 Mean :1.40 Mean :1.40
3rd Qu.:1.40 3rd Qu.:1.40 3rd Qu.:1.40
Max. :1.41 Max. :1.41 Max. :1.41

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :1.11 Min. :1.09 Min. :1.10
1st Qu.:1.14 1st Qu.:1.12 1st Qu.:1.14
Median :1.16 Median :1.14 Median :1.15
Mean :1.16 Mean :1.14 Mean :1.15
3rd Qu.:1.17 3rd Qu.:1.15 3rd Qu.:1.16
Max. :1.23 Max. :1.20 Max. :1.23
